X33109-Y33109R - Rodamientos de rodillos cónicos de una hilera - Shandong Zhio rodamientos Technology Co., LTD

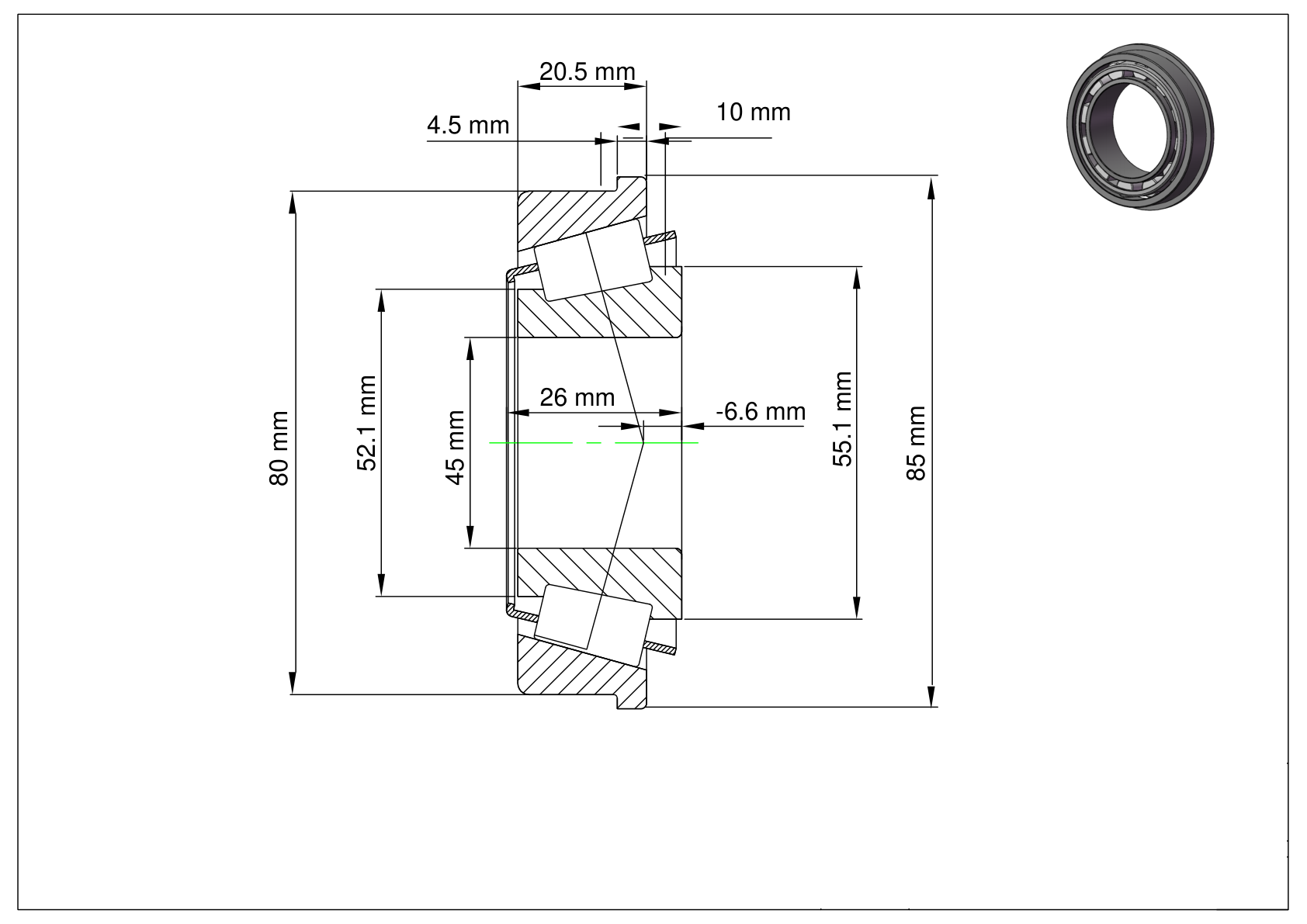

modelo	X33109-Y33109R
tipo	Cojinete
Número de pieza del cono	X33109
número de pieza de la taza	Y33109R
Sistema de medición	Métrico
Tipo de rodamiento	Rodillo
Tipo de rodamiento de rodillos	rodillo cónico
Dirección de carga	Fuerza radial y fuerza axial.
estructura	una sola columna
Tipo de sello	De tipo abierto
Tipo de anillo exterior	brida
serie	33109
el diámetro interior de	45 mm
Tolerancia del diámetro interior	-0.012mm to 0
diámetro externo	80 mm
Tolerancia del diámetro exterior	-0.016mm to 0
ancho del cono	26 mm
conoTolerancia de ancho	-0.1mm to 0
Ancho de copa	20.5 mm
Tolerancia del ancho del cuerpo de la copa	-0.15mm to 0
Diámetro exterior de la brida (D1)	85 mm
Ancho de brida del anillo exterior (C1)	4.5 mm
Ancho del rodamiento de brida	10 mm
Cono de regreso al radio de espacio libre	1.5 mm
Taza de regreso al radio de limpieza.	1.5 mm
Diámetro de respaldo frontal cónico	52.1 mm
Diámetro de respaldo cónico	55.1 mm
Diámetro del respaldo frontal de la copa	79.5 mm
Espacio libre frontal del cono de jaula	2.3 mm
Espacio libre hacia atrás del cono de la jaula	1.5 mm
Ubicación efectiva del centro	-6.6 mm
material de la virola	52100 acero cromado
Material del rodillo	52100 acero cromado
Material de la jaula	Acero
carga radial dinámica	25425 lbf
Carga radial estática	26775 lbf
Clasificación radial dinámica (90 millones de rpm) (C90)	6570 lbf
Clasificación de empuje dinámico (90 millones de rpm) (Ca90)	4320 lbf
Lubricante	Lubricante agregado
rango de temperatura	-30° to 110 °C
