02476-02420-B - Rodamientos de rodillos cónicos de una hilera - Shandong Zhio rodamientos Technology Co., LTD

modelo	02476-02420-B
tipo	Cojinete
Número de pieza del cono	2476
número de pieza de la taza	02420-B
Sistema de medición	imperial
Tipo de rodamiento	Rodillo
Tipo de rodamiento de rodillos	rodillo cónico
Dirección de carga	Fuerza radial y fuerza axial.
estructura	una sola columna
Tipo de sello	De tipo abierto
Tipo de anillo exterior	brida
serie	02400

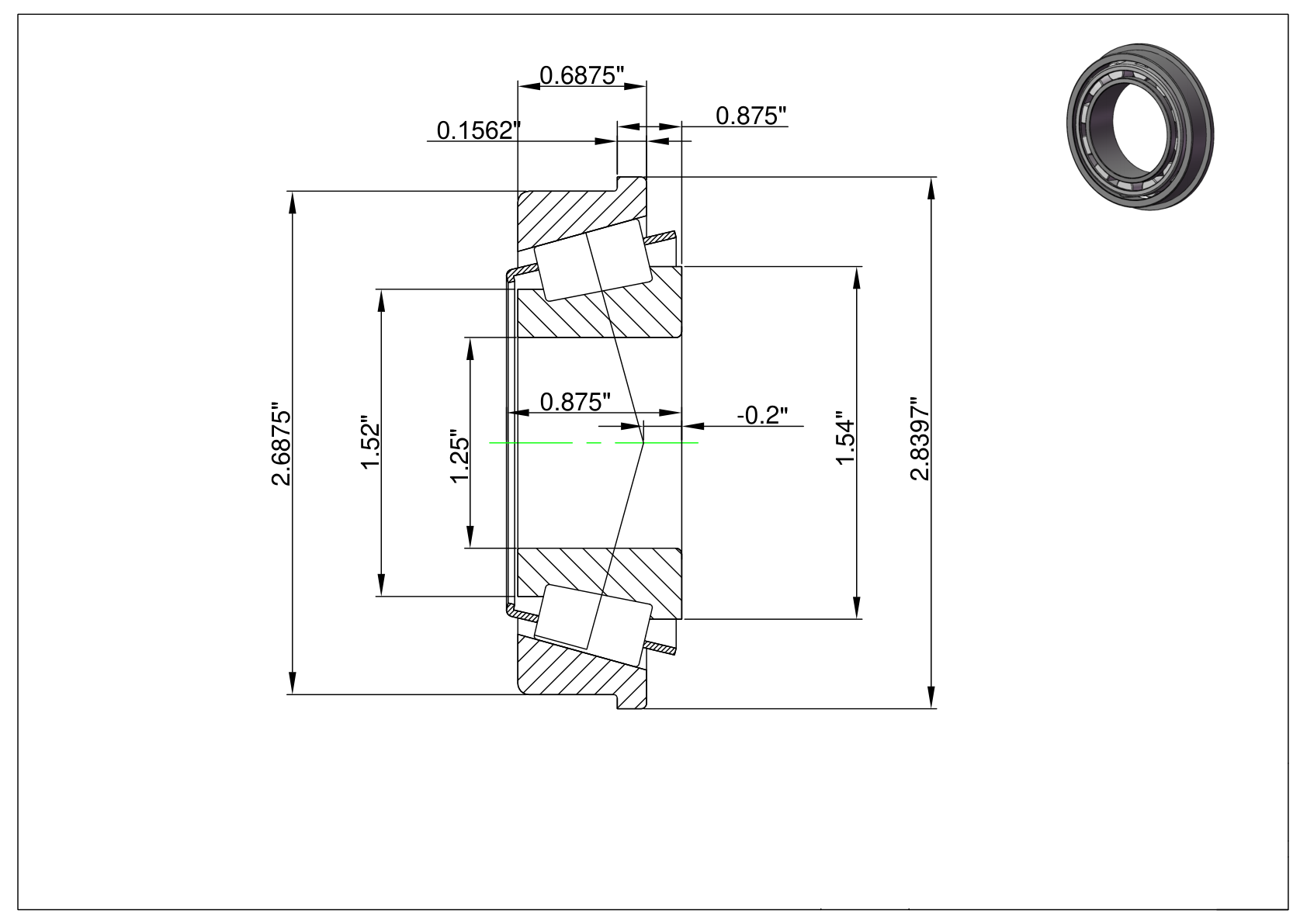

el diámetro interior de	1.25"
Tolerancia del diámetro interior	+0.013" to 0
diámetro externo	2.6875"
Tolerancia del diámetro exterior	+0.025" to 0
ancho del cono	0.875"
conoTolerancia de ancho	+0.076" to -0.254"
Ancho de copa	0.6875"
Tolerancia del ancho del cuerpo de la copa	+0.051" to -0.254"
Diámetro exterior de la brida (D1)	2.8397"
Ancho de brida del anillo exterior (C1)	0.1562"
Ancho del rodamiento de brida	0.875"
Cono de regreso al radio de espacio libre	0.03"
Taza de regreso al radio de limpieza.	0.06"
Diámetro de respaldo frontal cónico	1.52"
Diámetro de respaldo cónico	1.54"
Diámetro del respaldo frontal de la copa	2.60"
Espacio libre frontal del cono de jaula	0.06"
Espacio libre hacia atrás del cono de la jaula	0.03"
Ubicación efectiva del centro	-0.2"
material de la virola	52100 acero cromado
Material del rodillo	52100 acero cromado
Material de la jaula	Acero
carga radial dinámica	14300 lbf
Carga radial estática	15800 lbf
Clasificación radial dinámica (90 millones de rpm) (C90)	3720 lbf
Clasificación de empuje dinámico (90 millones de rpm) (Ca90)	2650 lbf
Lubricante	Lubricante agregado
rango de temperatura	-30° to 110 °C
